Данная страница находится в разработке.
Эта страница ещё не закончена. Информация, представленная здесь, может оказаться неполной или неверной.

Если вы считаете, что её стоило бы доработать как можно быстрее, пожалуйста, соообщите.


Настройка со стороны Tunfsten Fabric

Скриншотами, к сожалению

Настройка BGP

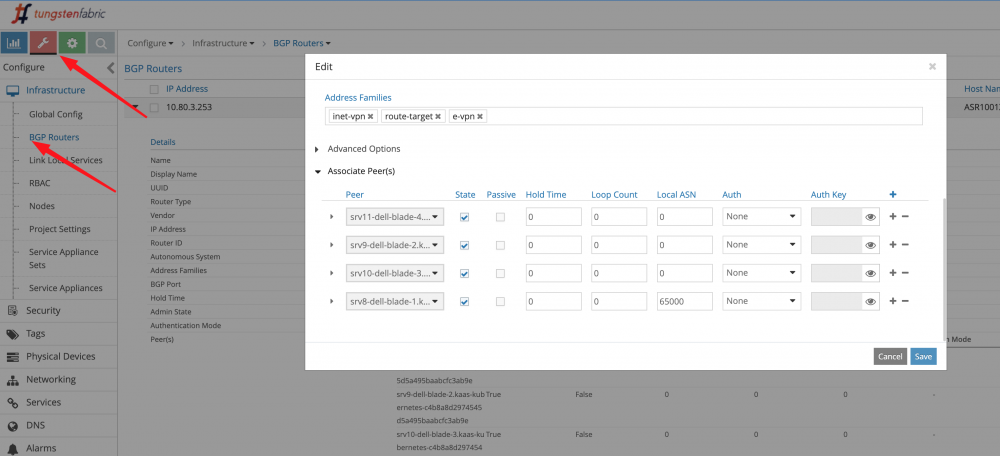

caption

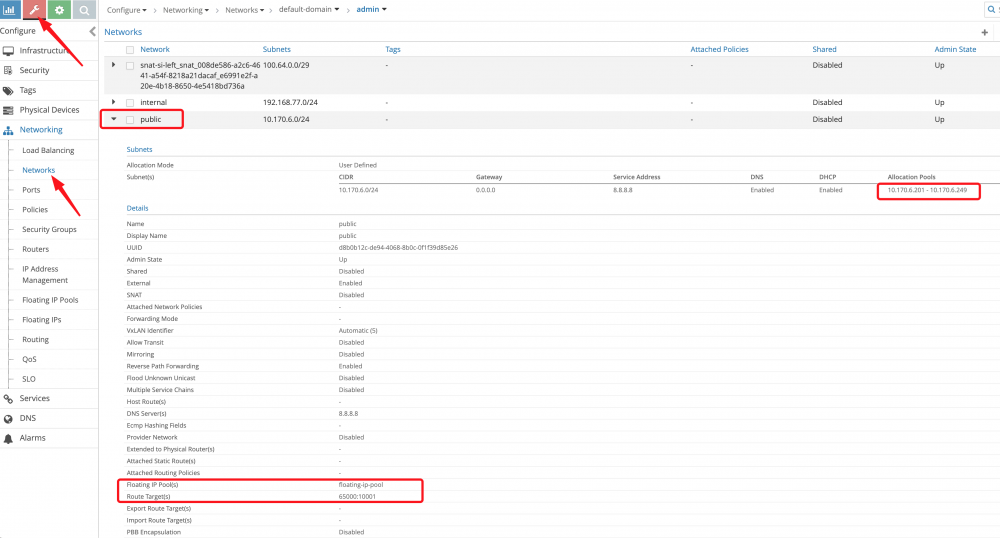

caption

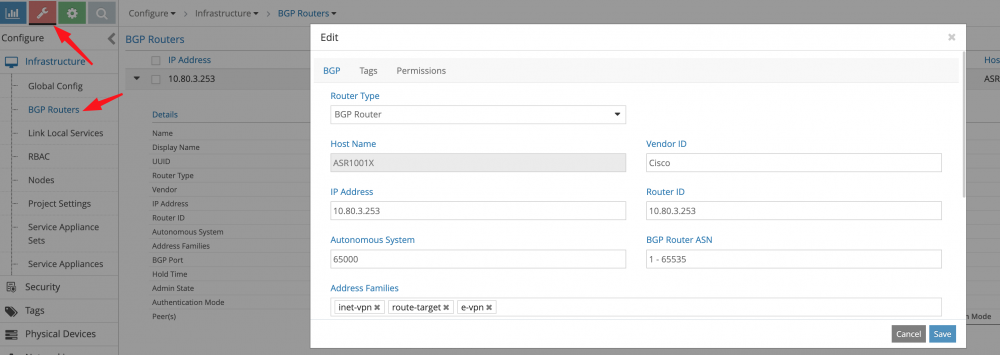

caption

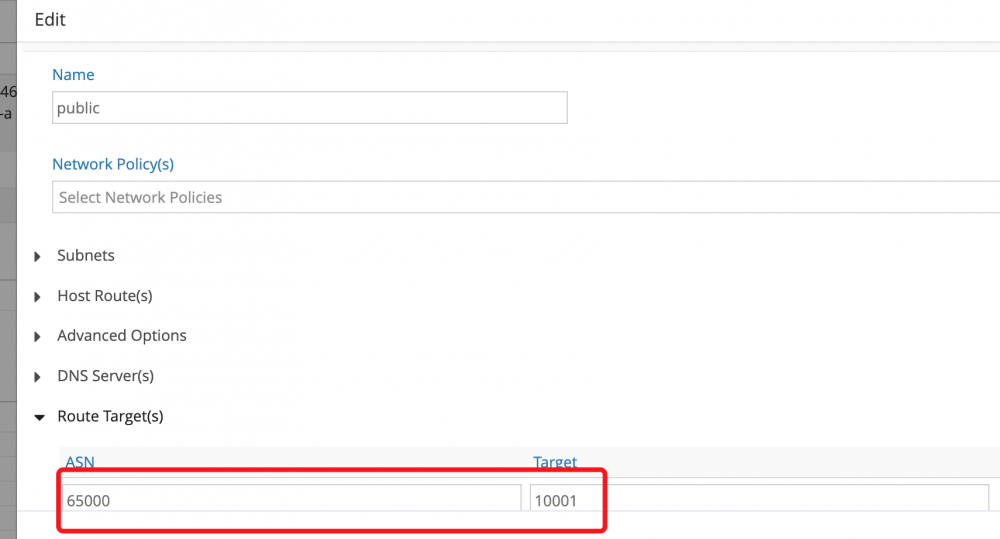

caption

Настройка ASR1001X

При неправильной настройке rt import/export маршруты не видны

Neighbor        V           AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
10.80.3.55      4        65000      48      36       17    0    0 00:14:15        3
10.80.3.56      4        65000      48      37       17    0    0 00:14:15        3
10.80.3.57      4        65000      31      36       17    0    0 00:14:15        0
10.80.3.58      4        65000      31      35       17    0    0 00:14:15        0

тут 3 это только те три маршрута что имеют route-target 65000:10001

vrf definition tf-public
 rd 65000:10001
 route-target export 65000:10001
 route-target import 65000:10001
 !
 address-family ipv4
 exit-address-family

l3vpn encapsulation ip MGRE
  transport ipv4 source <Loopback_interface>

interface Loopback10
  ip address 192.0.2.1 255.255.255.255
!
interface Loopback11
  ip address 192.0.2.2 255.255.255.255 !

interface Tunnel10
  ip address 192.0.2.129 255.255.255.252
  tunnel source Loopback10
  tunnel destination 192.0.2.2
!

interface Tunnel11 vrf forwarding Contrail ip address 192.0.2.130 255.255.255.252 tunnel source Loopback11 tunnel destination 192.0.2.1

vrf definition Contrailrd 64512:10000route-target export 64512:10000route-target import 64512:10000!address-family ipv4exit-address-family
