DCC Decoder

Это заметки куда я складываю то что относится к DCC декодеру

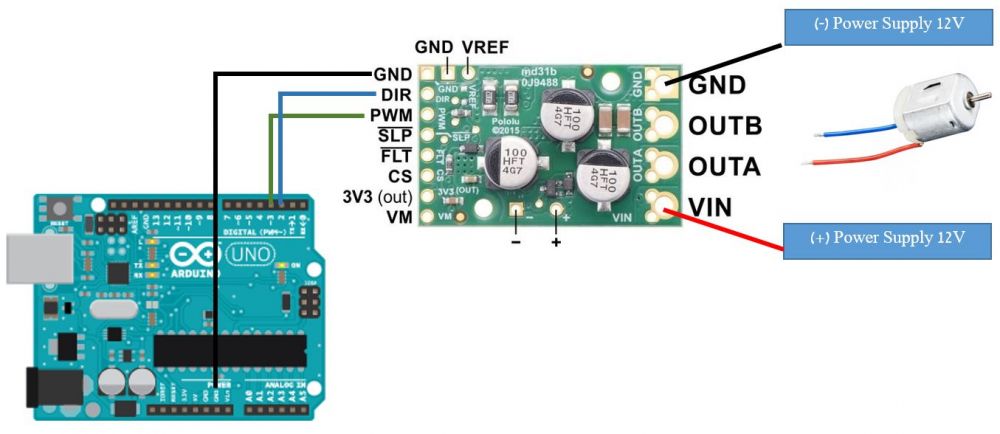

• https://forum.pololu.com/t/g2-motor-driver-18v25-arduino/13794

Example 1

• http://forum.modelldepo.ru/showthread.php?t=17437

• http://forum.modelldepo.ru/showthread.php?t=17437&page=8#185
• http://forum.modelldepo.ru/showthread.php?t=21486

L293D

• https://lab.arts.ac.uk/books/physical-computing/page/using-l293d-ic-for-motors/revisions/3814

Файлы

1	2
Текст ячейки	Текст ячейки

• Vcc1 (pin 16) = +5 В логики (байпас 0.1 µF к GND у корпуса)

• Мотор между OUT1 (pin 3) и OUT2 (pin 6)

Управление каналом A:

• EN1 (pin 1) ← PWM (например D9)
• IN1 (pin 2) ← DIR (GPIO, напр. D7)
• IN2 (pin 7) ← !DIR (или второй GPIO)

Резистор подтяжки 10 кΩ на EN1 к GND — чтобы при старте мост был выключен.
